試驗方案：鋼絲拉伸試驗方案             溫度：22 ℃                 濕度：75 %              送檢單位：   三思

直徑 原始標(biāo)距（Lo） 斷后標(biāo)距（Lu） 最大力（Fm） 抗拉強(qiáng)度（Rm） 規(guī)定非比例延伸強(qiáng)度（Rp0.2） 斷后伸長率（A）
單位    mm mm mm N MPa MPa %
試樣2 1.5 80 102.2 809.06 457.83 316.63 27.75
最大值 1.50 80.00 102.20 809.06 457.83 316.63 27.75
最小值 1.50 80.00 102.20 809.06 457.83 316.63 27.75
平均值 1.50 80.00 102.20 809.06 457.83 316.63 27.75

參考：

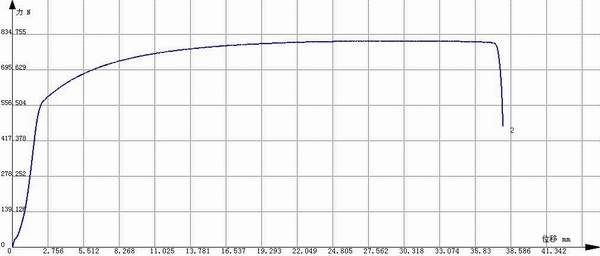

測定規(guī)定非比例延伸強(qiáng)度Rp0.2，使用自動采集系統(tǒng)采用高精度的電子引伸計及力傳感器繪制應(yīng)力-應(yīng)變曲線，試驗過程分為兩個部分，前一部分由引伸計、力傳感器測得引伸計標(biāo)距的0.2%下的應(yīng)力值，當(dāng)應(yīng)變超過引伸計標(biāo)距的0.2%之后，切換成光電編碼器采集應(yīng)變，此時取下電子引伸計，當(dāng)采集結(jié)束后,程序自動在曲線圖上劃出一條與曲線的彈性直線段部分平行的直線,此平行線與曲線的交截點(diǎn)即為規(guī)定非比例延伸強(qiáng)度的力,以此力除以試件原始橫截面積S0得到規(guī)定非比例延伸強(qiáng)度Rp0.2。
